客运专线ZPW-2000A无绝缘轨道电路设备
产品介绍:

客运专线ZPW-2000A型无绝缘轨道电路设备,是在ZPW-2000A型无绝缘移频自动闭塞系统设备基础上,针对客运专线列控系统的要求进行了适应性设计,进一步提高了系统和设备的可靠性,适用于时速200公里及以上高速铁路和客运专线。

客运专线ZPW-2000A型无绝缘轨道电路设备,保留了既有ZPW-2000A型无绝缘轨道电路系统设备可靠稳定安全的特点,发送器、接收器的载频和低频通过列控中心进行集中计算机编码配置。发送器采用“1+1”备用冗余方式,接收器保留双机并联冗余方式。

客运专线ZPW-2000A型无绝缘轨道电路设备已获得《铁路运输安全设备生产企业认定证书》(REAC2004-00078号);获得独立第三方(劳氏铁路)颁发的产品产业化安全认证证书(LRR/RP/019-20111222)。

2007年开始,客运专线ZPW-2000A型无绝缘轨道电路设备在国内多个铁路局、多条线路广泛应用,包括京津线、合宁线、合武线、京沪线、武广线、哈大线、石武线、海南东环等线路安装运用累计18200公里,市场占有率60%以上,赢得了行业客户的高度认可。

客运专线ZPW-2000A型无绝缘轨道电路设备的设备构成主要包括室内设备和室外设备两部分。其中室内设备由无绝缘发送器、无绝缘接收器、衰耗冗余控制器、防雷电缆模拟网络盘、通信盘、机柜等设备构成;室外设备由调谐匹配单元、空芯线圈、补偿电容器等设备构成。具体的设备名称、型号、标识代码见下表。

客专轨道电路设备名称、型号、标识代码表

序号 名称 型号 标识代码
1 无绝缘轨道电路机柜 ZPW·G1-2000A/K 160150001312
2 无绝缘轨道电路接口柜 ZPW·GK-2000A/K或
ZPW·GK-2000A/K3
160150001297
3 防雷模拟网络组匣 ZPW·XML1/K 160150001288
4 无绝缘发送器 ZPW·F-K 160150001385
5 无绝缘接收器 ZPW·J-K 160150001242
6 衰耗冗余控制器 ZPW·RS-K 160150001233
7 双频衰耗冗余控制器 ZPW·RSS-K 160150001181
8 防雷模拟网络盘 ZPW·ML-K 160150001321
9 调谐匹配单元 ZPW·PT-1700 160150001330
ZPW·PT-2000 160150001349
ZPW·PT-2300 160150001358
ZPW·PT-2600 160150001367
10 无绝缘大电流空芯线圈 ZPW·XKD 160150001376
11 机械绝缘节空芯线圈 ZPW·XKJD-1700 160150001251
ZPW·XKJD-2000 160150001260
ZPW·XKJD-2300 160150001279
ZPW·XKJD-2600 160150001303
12 站内匹配变压器 ZPW·BPLN 160150001215
13 轨道电路防雷单元 ZPW·ULG 160150001190
ZPW·ULG2 160150001206
14 分线采集器 ZPW.CE2 160150001394
15 通信接口板 CI-TC2 160150001224
ZPW·G1-2000A/K无绝缘轨道电路机柜 ZPW·F-K型无绝缘发送器外形图 ZPW·J-K型无绝缘接收器外形图
ZPW·RS-K型无绝缘衰耗冗余外形图 ZPW·RSS-K型无绝缘双频衰耗冗余控制器外形图 ZPW·ML-K型无绝缘防雷模拟网络盘外形图
ZPW·PT-1700/2000/2300/2600型无绝缘轨道电路调谐匹配单元外形图 ZPW·BPLN型站内匹配变压器外形图 ZPW•XKD型无绝缘大电流空芯线圈

ZPW·XKJD型无绝缘大电流机械绝缘节空芯线圈外型图

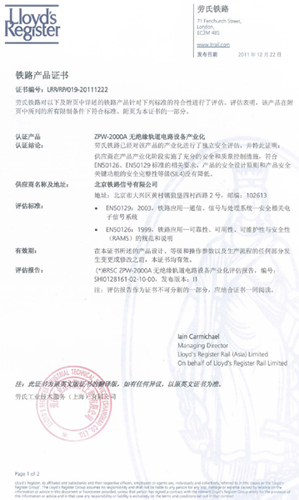

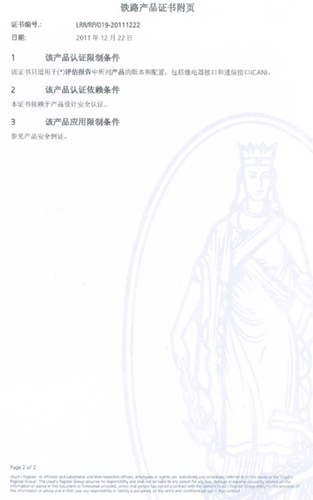

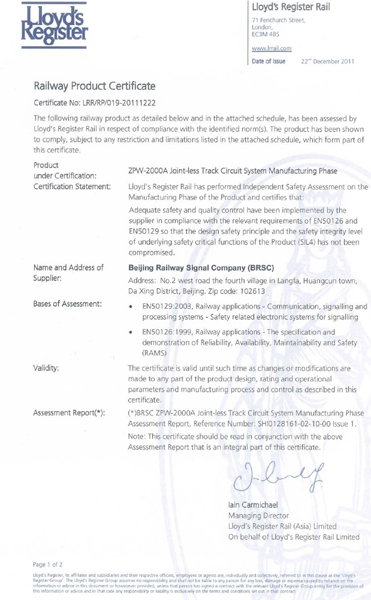

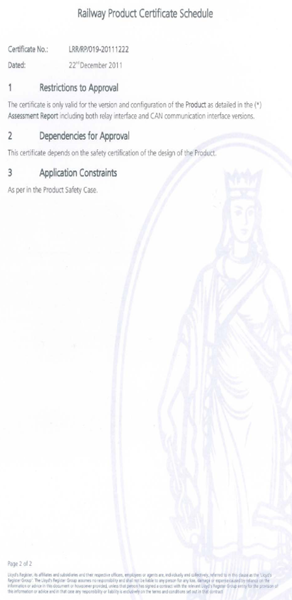

劳氏铁路提供的安全评估报告和认证证书:
